高頻淬火機床對球頭的淬火熱處理：曲面強化的精準解決方案

球頭類零件（球鉸接頭、球閥球體、關節軸承球面等）作為機械傳動與流體控制中的核心部件，需在球面接觸、旋轉摩擦工況下保持表面高硬度（HRC55-62）與均勻耐磨性，同時控制變形（球面圓度誤差≤0.02mm）以確保配合精度。高頻淬火機床通過 “仿形感應 + 旋轉加熱 + 智能控溫” 的定制化工藝，突破球體曲面加熱的均勻性難題，成為球頭表面強化的高效方案。

球頭高頻淬火的核心挑戰與工藝突破

• 加熱均勻性差：球面各點與熱源距離不一致，易出現 “極點過熱、赤道區欠熱”（硬度差超 5HRC）；

• 變形難控制：曲面受熱不均導致應力分布紊亂，淬火后球面圓度誤差可能超 0.1mm（影響密封或轉動精度）。

1. 仿形感應器：貼合球面的 “定制加熱工具”

• 結構設計：采用 “半球包裹式” 或 “環形環抱式” 仿形感應器，感應器內表面與球面保持 3-5mm 均勻間隙（誤差≤0.5mm），避免局部磁場過強或過弱；

• 材質與冷卻：紫銅材質（高導電導熱），內置螺旋水冷通道（流量 2-3L/min），確保連續加熱時感應器溫度≤60℃（防止磁場衰減）；

• 適配性：針對不同球體直徑（φ10-200mm）和曲率（如球閥球體的 R50mm、關節軸承的 R30mm），可快速更換對應仿形感應器（換型時間≤15 分鐘）。

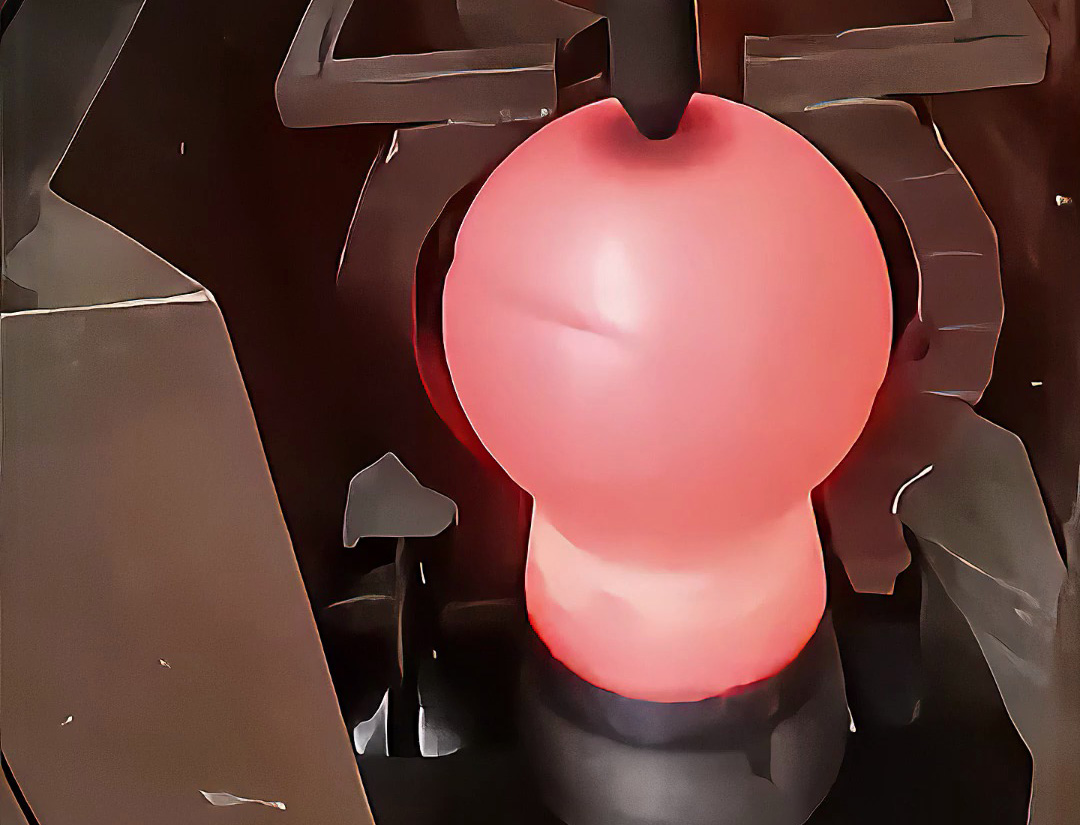

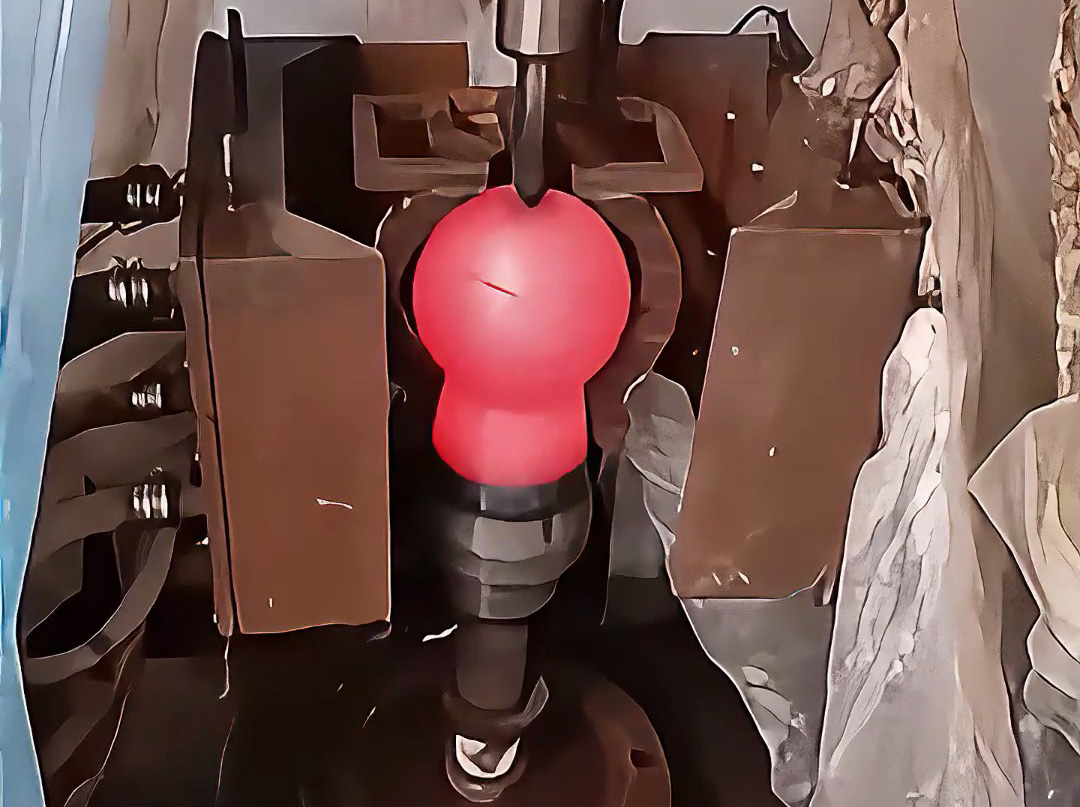

2. 旋轉加熱：讓球面 “無死角” 受熱

• 旋轉方式：球體通過雙頂針定位（同軸度誤差≤0.01mm），由伺服電機驅動勻速旋轉（轉速 5-15r/min，精度 ±0.1r/min），確保赤道區與極點的加熱時間相同；

• 復合運動：對非完整球面（如球鉸接頭的 “半球 + 桿” 結構），感應器可配合軸向進給（速度 0.5-2mm/s），實現 “旋轉 + 平移” 復合加熱，避免桿部與球面過渡區過熱；

• 優勢：旋轉加熱使球面各點的硬化層深度偏差≤±0.1mm（傳統靜止加熱偏差達 ±0.3mm），確保耐磨性均勻。

3. 智能控溫：精準鎖定 “硬化窗口”

• 溫度監測：紅外測溫儀實時捕捉球面溫度（采樣頻率 10 次 / 秒），配合 PLC 程序?qū)囟瓤刂圃?850-900℃（中碳鋼）或 900-920℃（合金鋼），偏差≤±5℃；

• 功率自適應：根據球體直徑（φ10mm 需 10kW，φ100mm 需 30kW）和旋轉速度，自動調節高頻功率（響應時間≤0.1 秒），避免因球面曲率變化導致的加熱波動；

• 冷卻協同：加熱結束后，仿形感應器同步切換為 “環形噴淋” 模式（冷卻水壓 0.3-0.5MPa），水流沿球面均勻覆蓋，確保馬氏體轉變充分（冷卻速度≥150℃/s）。

高頻淬火對球頭性能的提升與應用驗證

1. 耐磨性與抗疲勞性躍升

• 表面硬度：球面硬度可達 HRC58-62（未淬火僅 HRC20-30），磨損率降低 60% 以上（如球閥球體密封面，壽命從 5 萬次啟閉延長至 15 萬次）；

• 硬化層分布：球面硬化層深度均勻（0.5-1.5mm，根據載荷設計），接觸疲勞強度提升 50%（關節軸承球面在沖擊載荷下的壽命延長 2-3 倍）。

2. 變形量嚴格可控

3. 效率與自動化適配

典型應用場景

• 液壓領域：球鉸接頭球面淬火后，在高壓（30MPa）液壓系統中無泄漏，磨損量≤0.01mm / 萬次循環；

• 閥門行業：球閥球體密封面淬火后，可耐受介質（水、油、氣體）的長期沖刷，密封等級達 ANSI Class VI（零泄漏）；

• 汽車行業：懸架關節軸承球面淬火后，在顛簸路況下的抗疲勞壽命提升至 10 萬公里以上。
